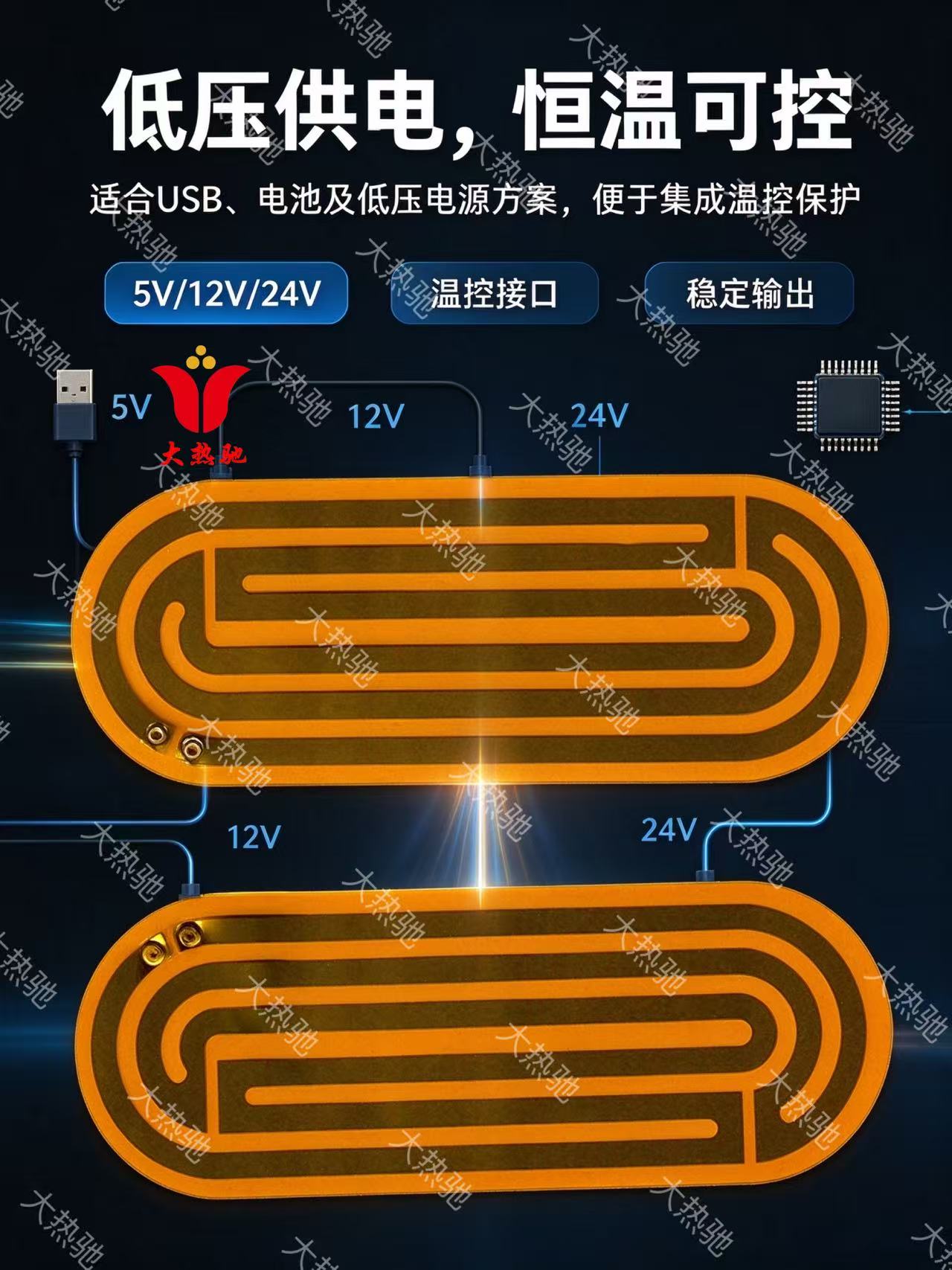

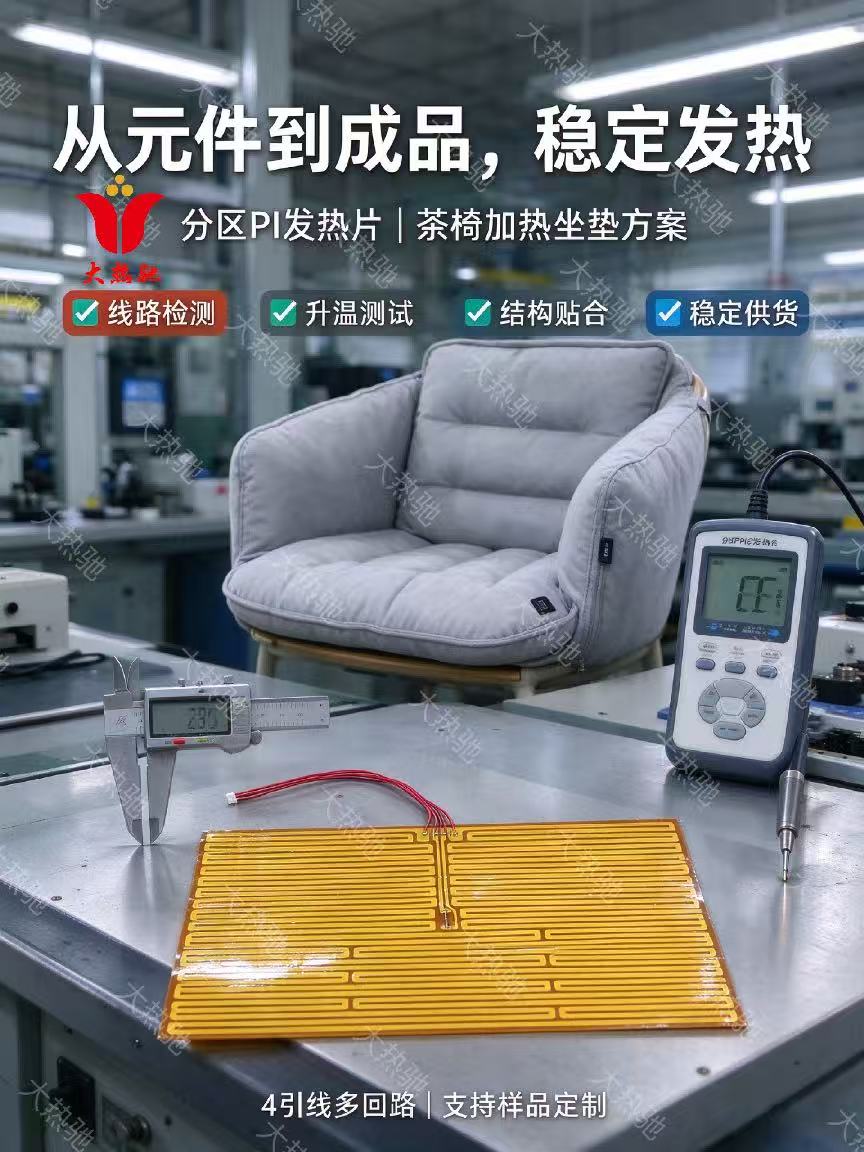

第一种是装配到系统后，功率从一开始就偏离设计值。最常见的原因是电压平台与发热片电阻不匹配。电阻式发热片的功率服从 P=V2/RP=V2/R，供电电压偏离额定值，功率就会以平方关系偏离。如果系统电源本身存在波动，或者PWM调制的占空比与负载阻抗没有做好匹配，发热片收到的有效功率就会持续抖动。这种“不稳”本质上是系统匹配问题，不是发热片单体的问题，但发热片工厂有责任在选型阶段就把额定电压、允许电压范围和推荐驱动方式说清楚。
第二种是使用一段时间后功率发生漂移。 机理更隐蔽。PI发热片的发热体是蚀刻金属箔，长期高温下金属箔会因晶粒长大或电迁移导致电阻值改变；硅胶发热片则可能因为内部绝缘层老化、接线端松动氧化，接触电阻逐步增大，实际输出功率随之衰减。工厂端能做的规避，不是承诺“永远不漂移”，而是把漂移控制在可验证的范围内：蚀刻工序控制线宽公差和方阻一致性，接线端子采用压接或焊接的工艺标准并做拉拔力检验，高温老化工序后对电阻值做全检或批次抽检，用数据说明“出厂电阻落在设计值的哪个带宽内”。
局部过热是发热片失效中最具破坏性的一种，因为它在温度曲线上可能只表现为一个很小的尖峰，但足以让PI膜碳化击穿或让硅胶局部硬化开裂。机理可以拆成两层。

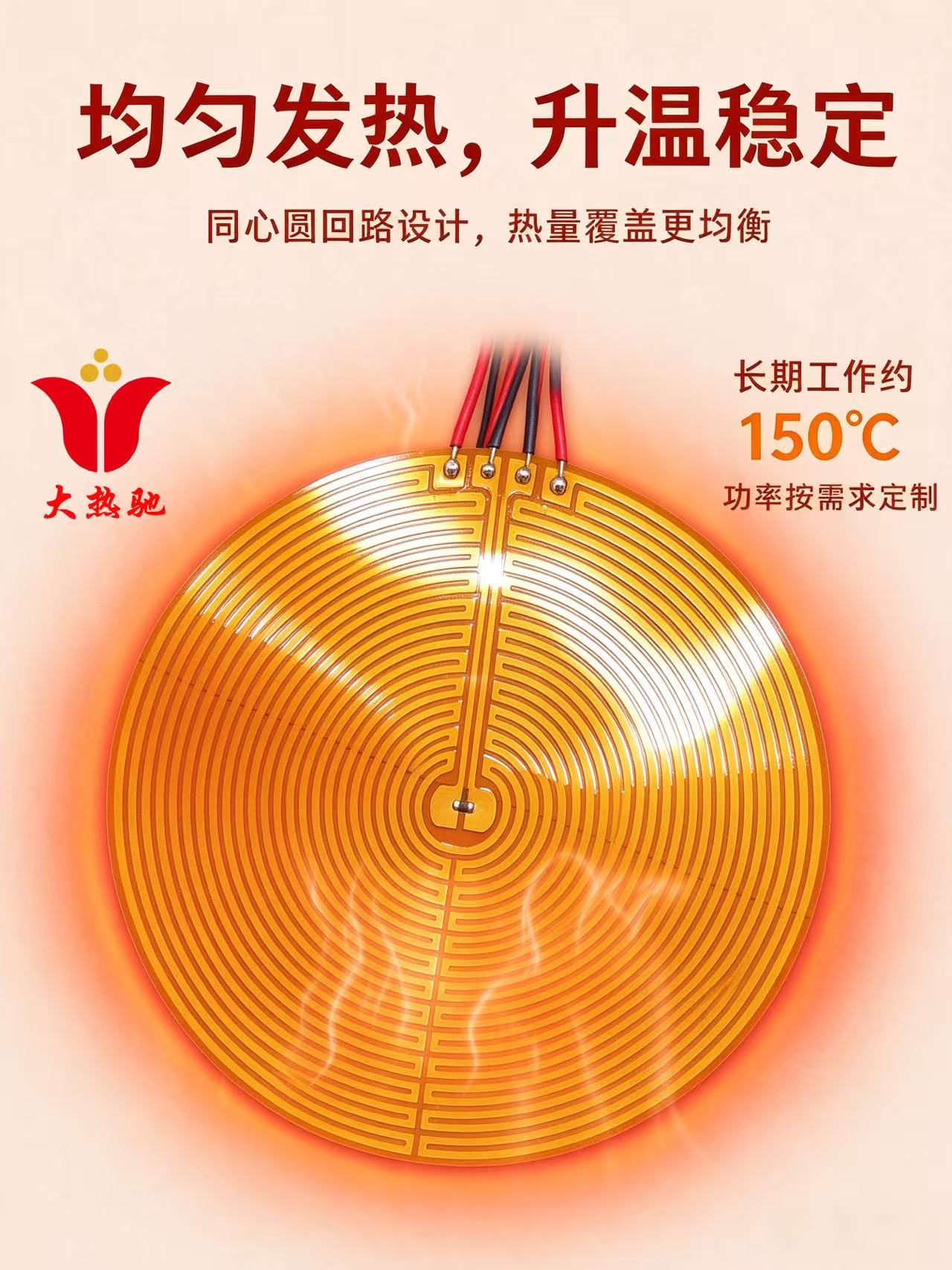

第一层是电流分布不均匀。 蚀刻线路在转角处，电流会向内侧角落集中，形成电流拥挤，该点的局部功率密度可以显著高于直线段。转角越尖锐、线宽过渡越突兀，热点越明显。解决方式不是“把线画粗”，而是几何设计的主动优化：内转角给出足够的圆角半径（工程实践中约0.3 mm量级被反复验证为抑制冷热端温差的甜点区），外转角避免过度放大，弯折段适当增加线间距以补偿曲率带来的热堆积。一个工厂的蚀刻能力和CAM设计规范，在这里直接决定发热片能不能做到“设计温度均匀，实物也温度均匀”。
第二层是热量出不去。 即使电流分布是均匀的，如果发热片与基座之间存在微小间隙、局部悬空，或者使用环境中存在覆盖物，热量就会在贴合不良处堆积。真空环境是最极端的例子：空气对流散热基本消失，同样1.5 W/cm²的功率密度在大气下可以稳定运行，在真空中就会让膜体本体温度远超耐温上限，因此必须降额到1.0—1.2 W/cm²甚至更低。工厂端的规避动作，是在选型阶段就问清楚安装方式和散热边界，而不是把大气工况的功率参数直接复制给所有客户。 背胶的耐温等级、粘结剂在高温下的持粘力、以及是否需要在发热片结构上做均温层设计，都属于这个环节的工程责任。

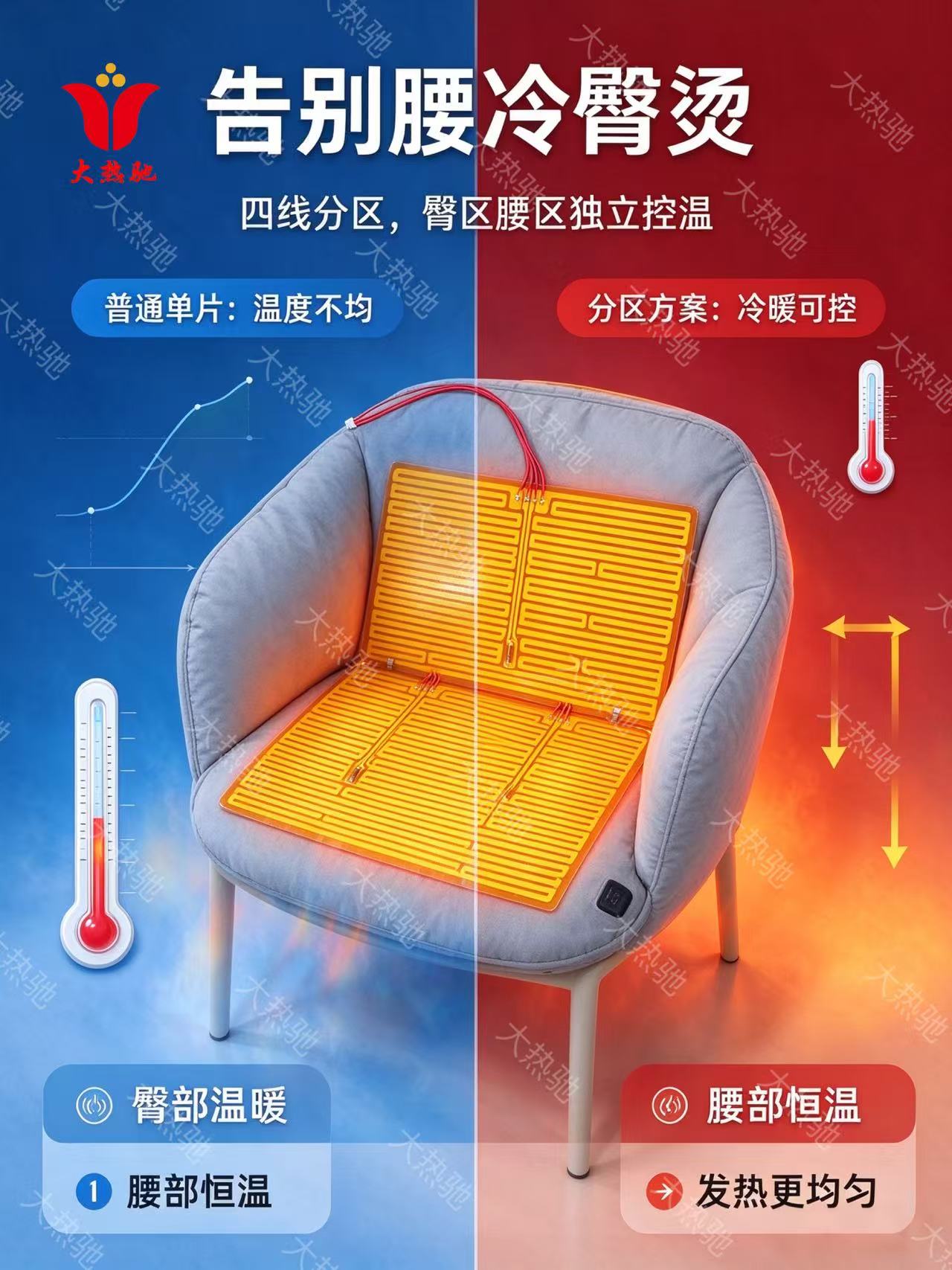

恒温控制的精度，很少受限于发热片本身的发热能力，更多受限于传感器和热源之间的热耦合质量。

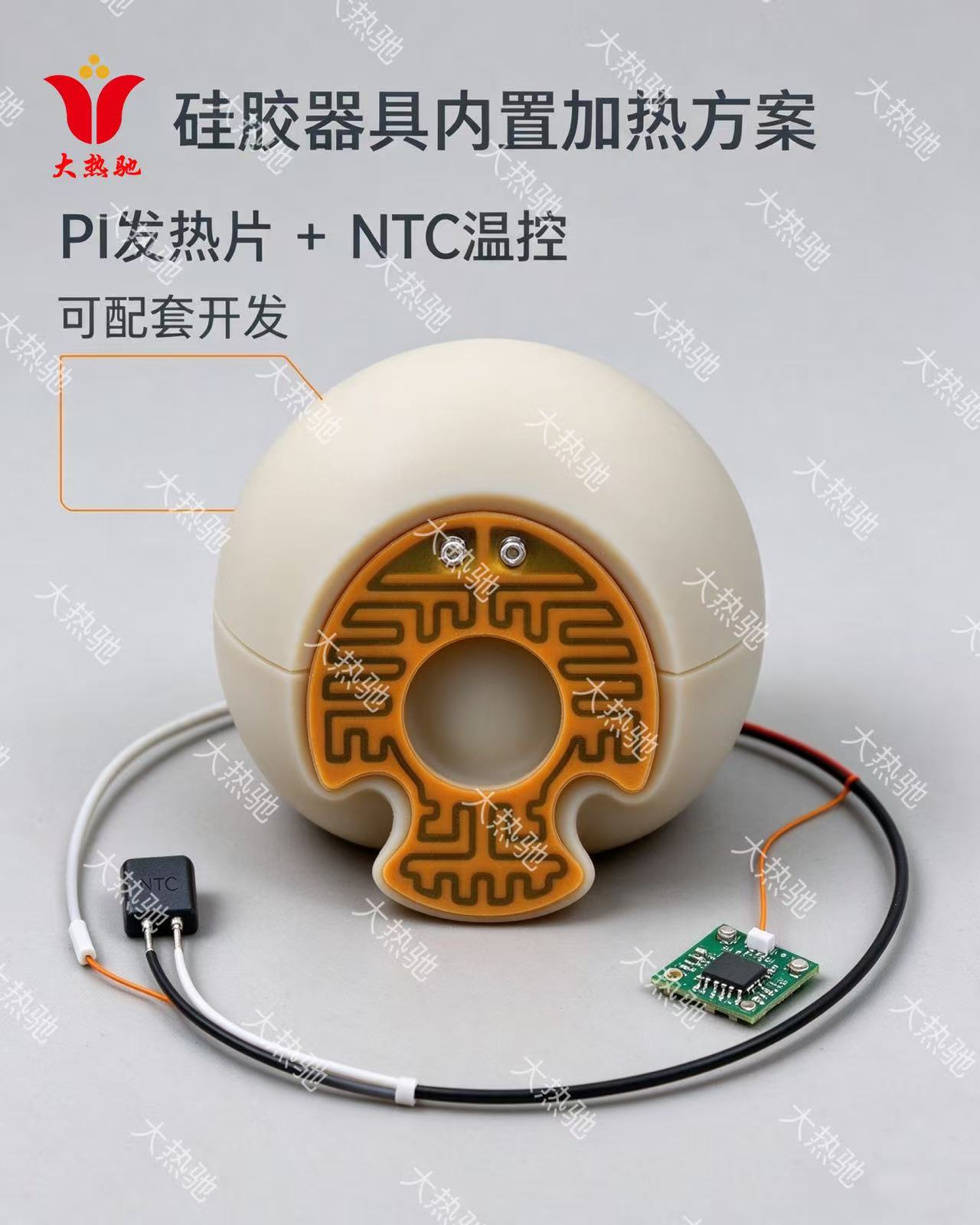

NTC或温控开关如果贴在发热片的平均温度区域，而实际最热点在转角或边缘，传感器读到的就是一个偏低的温度，控制器会持续加大功率，直到热点已经过热、而平均温度仍未达到设定值。这在硅胶发热片连接不良导致电流分布不均时尤其典型：局部过热和局部过冷同时存在，传感器反映的是两者平均后的“假恒温”，控制系统据此做出的调节反而可能加剧不均匀。工厂端能承诺的，不是“配一个NTC”，而是NTC的贴装位置经过热场评估、与发热走线保持良好的热接触、并且在结构上避免传感器引线成为新的热阻或机械薄弱点。对于需要高精度恒温的项目，把NTC的布置方案作为打样评审的一部分，而不是留给客户自己去贴。
下次评估发热片供应商时，可以把下面几个问题直接抛过去。能给出具体边界和工艺控制方式的工厂，比只回答“我们的产品很稳定”的工厂更值得进入打样。
关于功率一致性： 出厂电阻的允许偏差范围是多少？蚀刻线宽公差控制在什么水平？高温老化后是否复测电阻？接线端子的接触电阻有没有工艺标准和检验记录？
关于局部过热： 转角处的圆角半径和线间距是按什么规则设计的？有没有针对“安装面局部悬空”或“覆盖工况”的功率密度降额建议？真空、密闭或低对流环境下，功率密度的推荐上限是多少？
关于恒温： NTC的推荐贴装位置是否经过热场确认？传感器的热响应时间与发热片的升温速率是否匹配？在发热不均匀的情况下，控制策略有没有针对热点检测的冗余设计（比如多点测温或占空比异常判断）？
发热片的可靠性，本质上是在电—热—机械—控制四个域的交界处决定的。功率不稳看电阻和电源的匹配，局部过热看电流路径和散热路径的交叉，不恒温看传感器和热源的热耦合。把这些机理层面的边界说清楚，比承诺一个笼统的“温差±X°C”更能反映一家工厂对发热片失效逻辑的真实理解程度。
